Schémas de branchement de connecteur spécifique à Mitsubishi
Pour discuter de ce tutoriel, cliquez ICI... (5 messages)

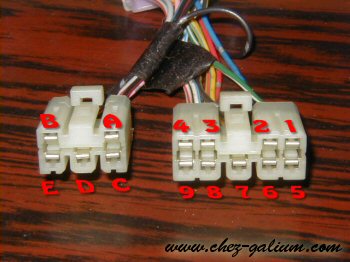

    Connecteur Auto-radio modèle avant 1996-1997

    N° Fonction.
    1   +12V Illumination radio. (Vert/Blanc)
    2   N.C.
    3   - HP Arrière Droit. (Jaune/Rouge)
    4   + HP Avant Droit. (Blanc/Rouge)
    5   + 12V Accessoires. (Bleu)
    6   + 12V Batterie. (Rouge/Noir)
    7   - HP Arrière Gauche. (Jaune/Bleu)
    8   + HP Avant Gauche. (Blanc/Bleu)
    9   N.C. ou un pont vers la broche 'C' (Noir)
    A   - HP Avant Gauche. Noir/Bleu)
    B   + HP Arrière Gauche. (Gris/Bleu)
    C   - HP Avant Droit. (Noir/Rouge)
    D   + 12V Sortie Antenne Electrique
    E   + HP Arrière Droit. (Gris/Rouge)
