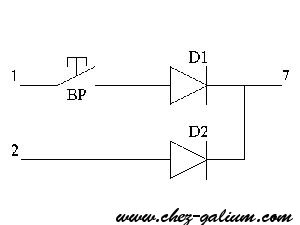

Pour le système de préchauffage "rapide", une fois la prise débranchée, il suffit de mettre en contact via un BP et une diode D1 les bornes 1 (fil Noir / trait Blanc) et 7 (fil Vert pâle / trait Noir) mais aussi mettre une diode D2 entre les bornes 2 (fil Noir / trait Jaune) et 7 (fil Vert pâle / trait Noir).
Ainsi, une fois le contact de mis, en appuyant sur le BP, vous enclanchez le relais de préchauffage, et quand vous actionnez le démarreur, le préchauffage continue alors automatiquement via la diode D2. (Ne pas oublier de mettre les diodes, sans quoi, le démarreur tourneras avec une pression sur le BP).
Remarque:
Références des diodes : 1N4005, 1N4006, 1N4007, ...
INFORMATIONS
Page lue 21769 fois
Difficulté:
Outils nécessaire:
Un Bouton Poussoir (min 3 A),
De quoi faire un trou pour le Bouton Poussoir,
Environ 1m de fil électrique (min 1 mm2),
Quelque colliers colson et/ou toile isolante
