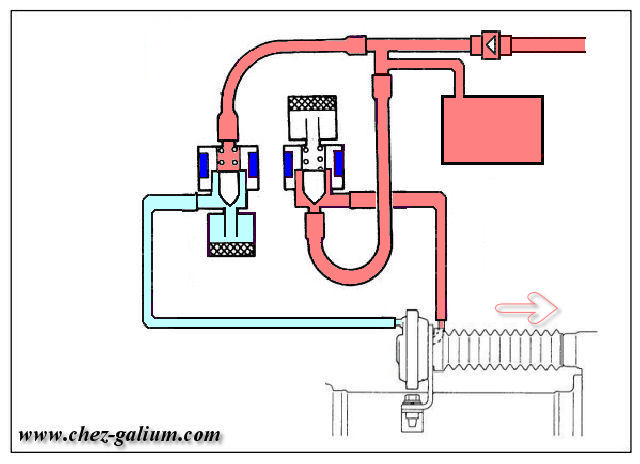

Rouge: Dépression Bleu ciel: Mise à l'air libre Bleu foncé: Électrovanne alimentée (12V)
En mode 4X2, les deux électrovannes sont alimentées sous 12V en même temps (toujours) L'électrovanne A bloque alors la dépression et met la partie externe de la membrane à l'air libre tandis que l'électrovanne B met l'autre côté de la membrane en dépression, ce qui à pour effet de pousser l'axe de commande pour dégager le pont avant.
INFORMATIONS
Page lue 63596 fois
Difficulté:
Outils nécessaire:
Pour tester la membrane,
une pompe à vide manuelle. (du style MityVac)
